产品概述

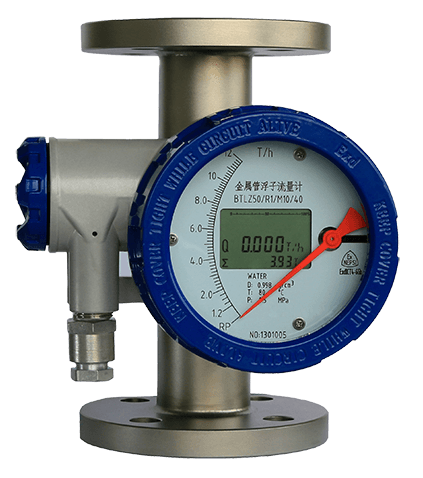

LZ金属管转子（浮子）流量计是采用可变面积测量原理，应用国际先进技术生产的 产品。CH系列用于测量封闭管线中的液体和气体介质进行测量，采用智能化数字技 术，不但具有标准两线制4~20mA的信号输出，同时具有现场累积流量显示、液晶瞬 时流量显示、HART通信、现场修改测量参数，及不同的供电方式等功能。产品具有 本安防爆和隔离防爆功能，适用于流量测量、配量、监测、调节和控制。

测量原理：相对应测量介质的某一处流量，当介质流到测量锥管时，被转子截流，此时转子上下游会产生一个压力差即介质的流速对磁性转子产生一个作用力A,转子在力A的作用下会上下移动，由于测量锥管的流通面积的变化，磁性转子在测量管中根据流量会稳定某一位置,此时:

G=A+F+W

A–压力差即流速对磁性转子产生的作用力

G–转子重力

F–浮力

W–阻力(磁场之间的耦合力，阻尼产生的力等)

在平衡的过程中，磁性转子的磁场与指针磁钢的磁场耦合，磁耦合系统带动指针旋转，通过刻度盘和指针位置读出相应的流量值。
